Automatisierungsgerechte Werkstückbereitstellung

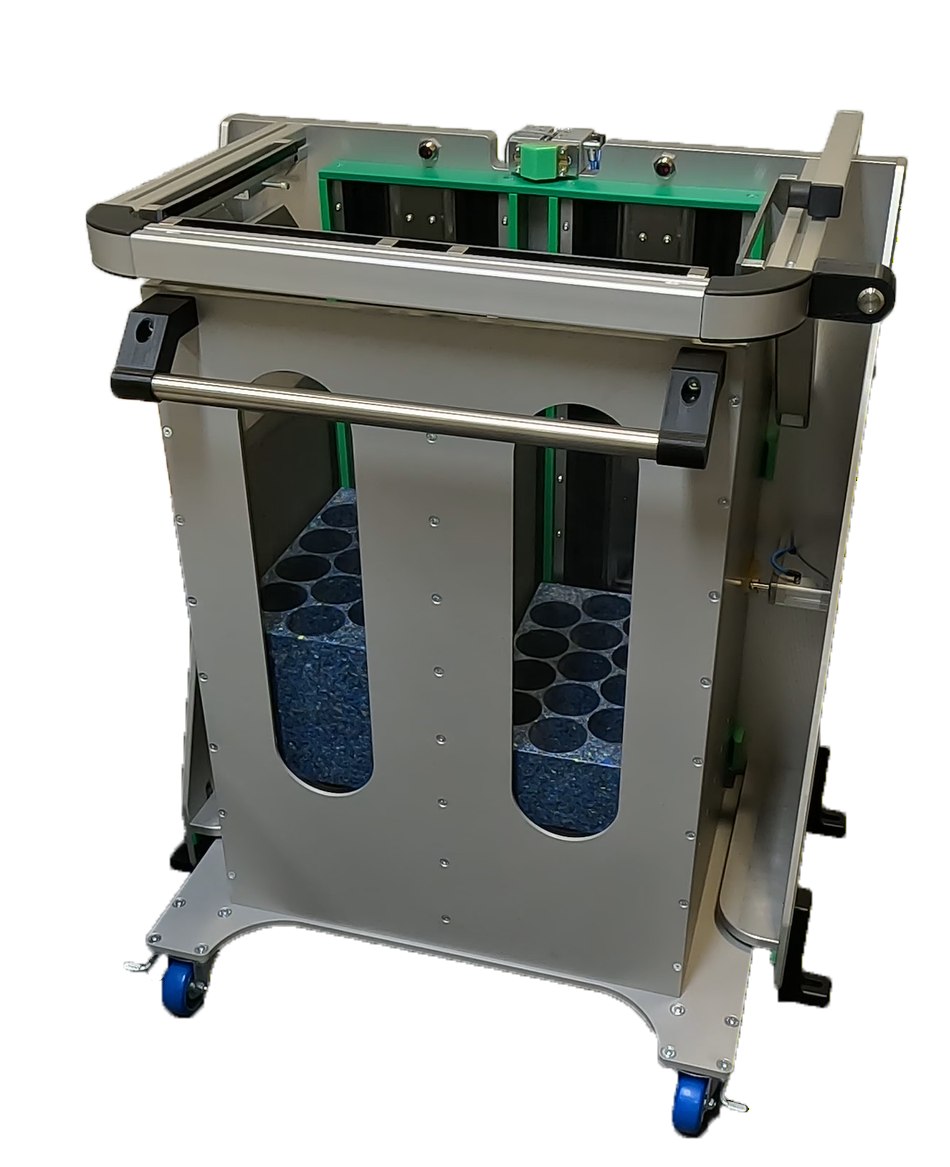

Der Trolley Feeder stellt Bauteile in Magazinen bereit, richtet Magazin-Stapel exakt aus und ermöglicht schnelle Trolley-Wechsel für automatisierte Bearbeitungsprozesse.
Überblick
Der Trolley Feeder ist ein universelles Bauteil-Zuführsystem für Werkzeugmaschinen, Beschriftungsanlagen, Strahlprozesse und robotergestützte Bearbeitungszellen.
Ein Rollwagen wird mit vollen und leeren Magazinen vorbereitet, in die feste Station eingeschoben und dort arretiert. Die Magazine werden über Hubachsen in die Arbeitsposition gefahren und exakt ausgerichtet.
01
Das System besteht aus einer fest installierten Docking-Station mit zwei Hubachsen und einem mobilen Rollwagen für die Magazine. Der Trolley kann außerhalb der Maschine vorbereitet und anschließend schnell in die Station eingeschoben werden.
02

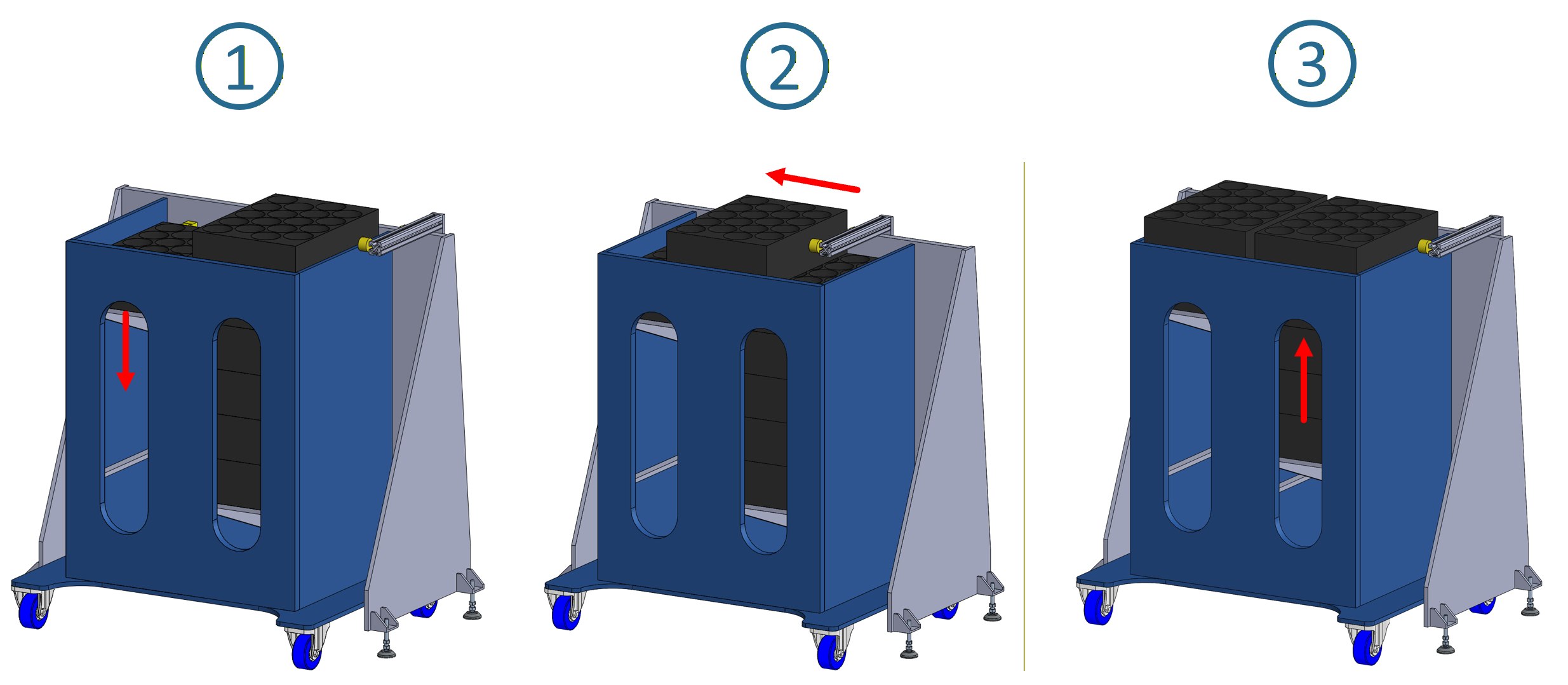

Der Trolley wird auf einer Seite mit bis zu sechs vollen Magazinen und auf der anderen Seite mit einem leeren Magazin bestückt. Während des Prozesses werden Bauteile aus dem vollen Magazin entnommen und nach der Bearbeitung in das leere Magazin zurückgelegt. Ist ein Magazin voll, wird es abgesenkt, ein leeres Magazin auf die Zielseite geschoben und der nächste Magazin-Stapel hochgefahren.
03

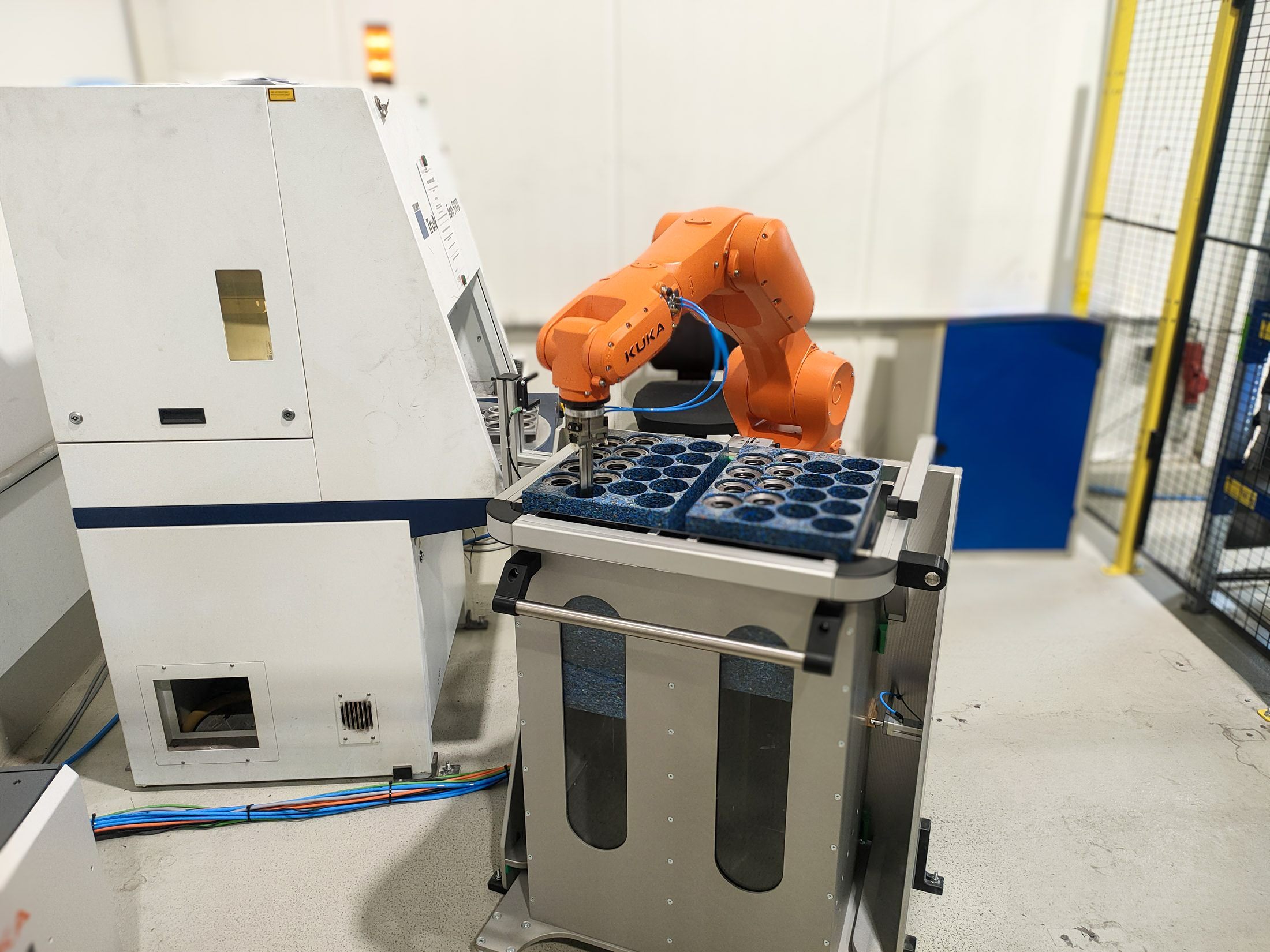

In Roboterzellen versorgt der Trolley Feeder den Prozess mit definiert bereitgestellten Bauteilen. Der Roboter entnimmt die Werkstücke aus dem Magazin, führt sie zum Bearbeitungsprozess, etwa Laserbeschriftung, Strahlen oder Fräsen, und legt sie anschließend geordnet zurück.
Einblicke
Nächster Schritt
Wir klären Einsatzbereich, technische Randbedingungen und die passende Produktvariante gemeinsam mit Ihnen.
