Automatische Beschriftung im Fertigungsfluss
Die Laserbeschriftungseinheit markiert Bauteile automatisiert, lagekorrigiert und sicher gekapselt direkt innerhalb einer verketteten Fertigungslinie.
Überblick
Die Laserbeschriftungseinheit ist als kompakte Prozessstation für automatisierte Fertigungslinien ausgelegt.
Sie übernimmt Werkstücke aus dem Materialfluss, erkennt deren Lage per Kamera, beschriftet sie in einer sicheren Laserkabine und übergibt sie wieder an die nachfolgende Fördertechnik.
01

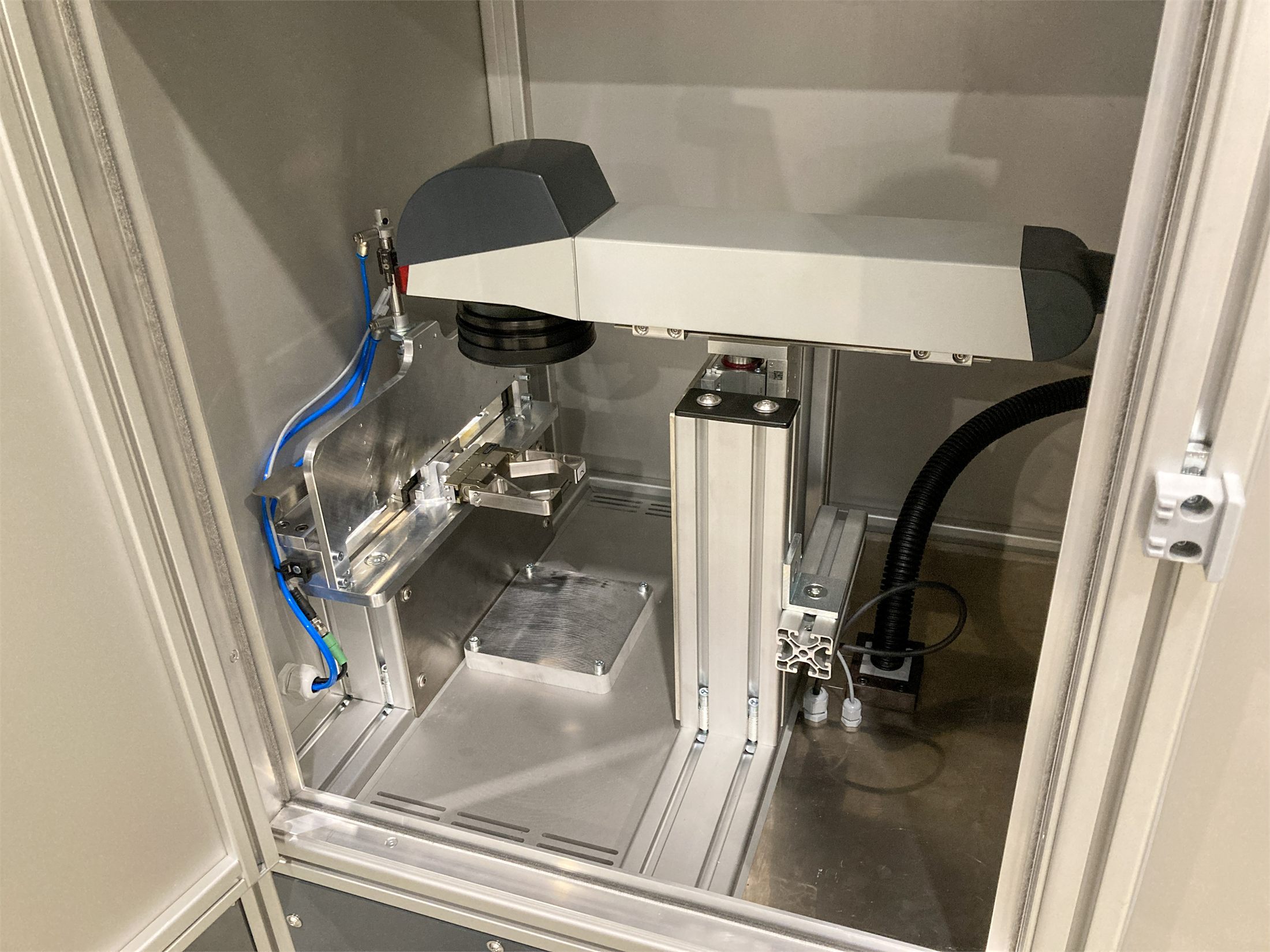

Ein Hubmechanismus hebt das Werkstück in den Greifer. Eine Durchlicht-Beleuchtung und eine Kamera erfassen Kontur und Bohrungen, berechnen die Verdrehung und übergeben den Winkel an die Lasersteuerung. Das Beschriftungsbild wird dadurch passend zur realen Bauteillage ausgerichtet.
02

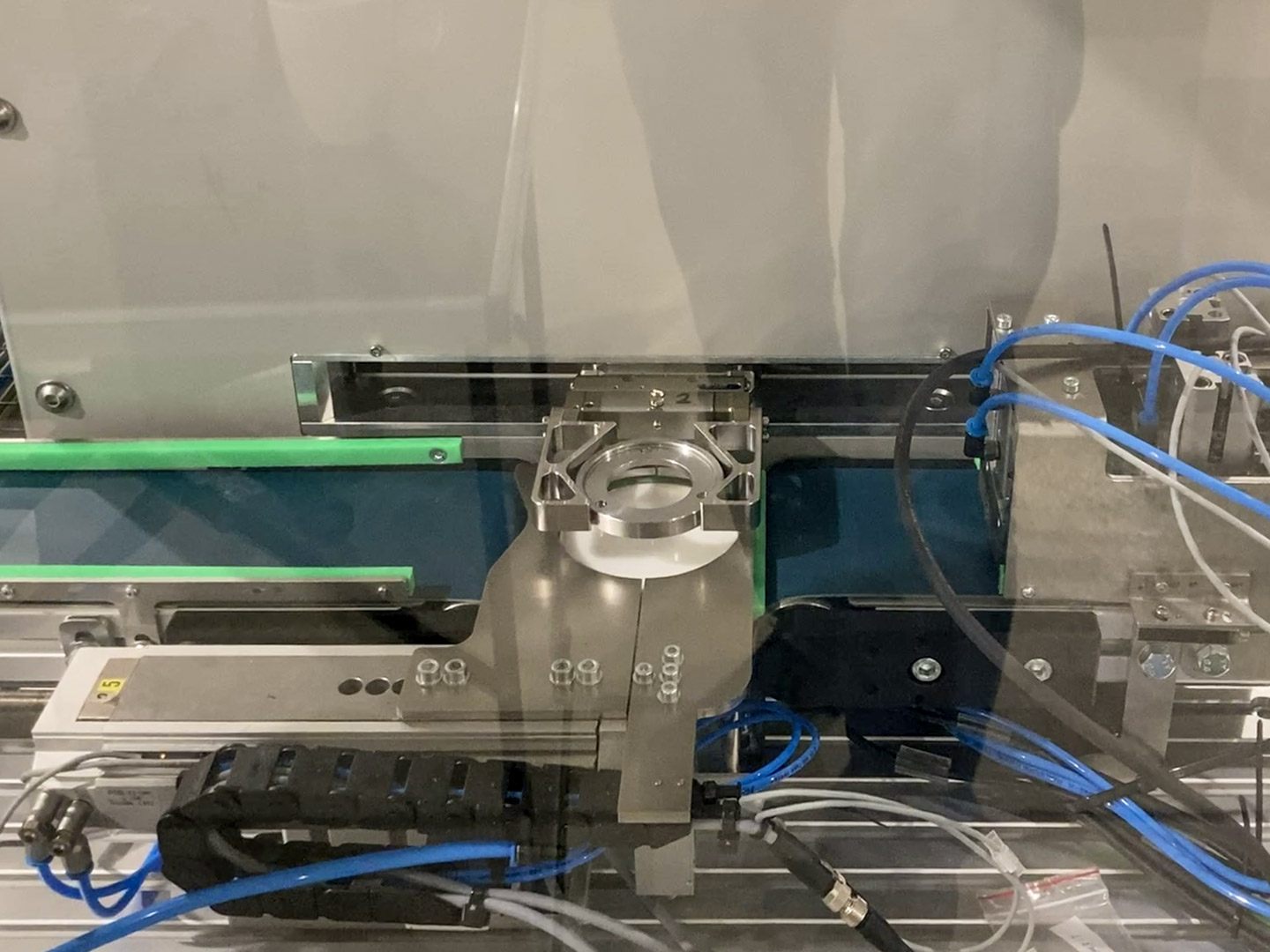

Das Werkstück wird über ein zweigeteiltes Rotationswechselsystem in die Laserkabine gedreht. Während auf einer Seite beschriftet wird, kann auf der anderen Seite bereits ein Werkstück abgeführt oder ein neues Werkstück zugeführt werden.
03
Die Laserkabine kapselt den Laserprozess und wird mit sicherheitsüberwachter Serviceklappe, Laserschutzfenster und Absauganschluss ausgeführt. Dadurch kann ein Laser der Klasse 4 innerhalb der Station sicher betrieben werden.
Einblicke
Nächster Schritt
Wir klären Einsatzbereich, technische Randbedingungen und die passende Produktvariante gemeinsam mit Ihnen.
